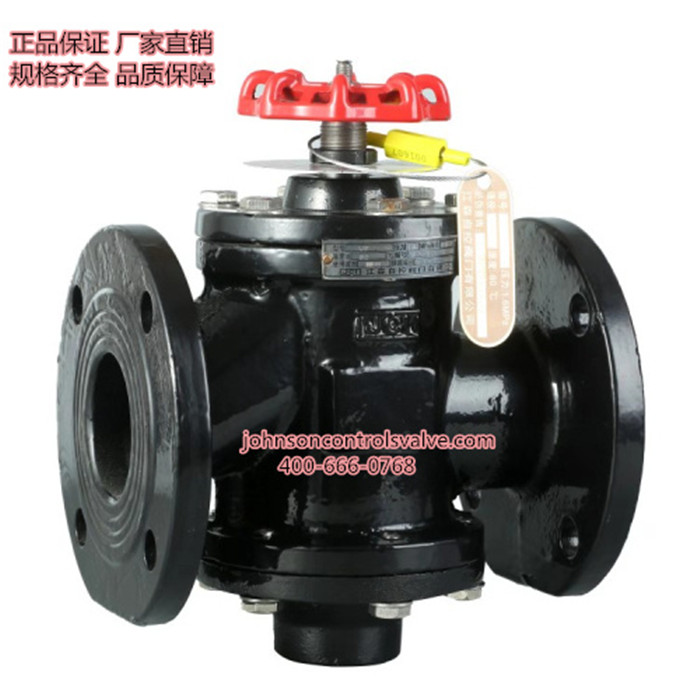

江森VF-16动态平衡阀
产品概述：
我公司生产的VF-16动态平衡阀，用于需要进行流量控制的水系统中尤其适用于供热，空调系统等非腐蚀性液体介质的流量控制。运行前一次性调节，即可使系统流量自动恒定在要求的设定值。
特点介绍：
1. 能使系统流量自动平衡在要求的设定值：
2. 能自动消除水系统中因各种因素因素引起的水力失调现象，保持用户所需流量，克服冷热不均，提高供热，空调的室温合格率：
3. 能有效地克服大流量，小温差的不良运行方式，提高系统能效，实现经济运行。
主要零件材料：
|
阀体 |
球墨铸铁 |
手轮 |
铸钢 |
|
阀套 |
不锈钢 |
阀芯 |
黄铜 |
工作原理介绍：
动态平衡阀由自动调节阀瓣两部分组成。系统流体的工作压力为p1，手动调节阀瓣的前后压力分别为p2、p3. 当手动调节阀
调到莫一位置时，即人为确定了设定流量，以及相对于的固定（p2-p3）值。当系统流量增大时。（p2-p3）的实际值超过了允许的给定值，此时自动调节阀瓣自动关小，直至流量重新维持到设定流量，反之便然。
结构形式：
该阀主要由阀体，上下盖，自动调节阀瓣，手动调节阀瓣，膜片和弹簧等组成，如上图所示：
主要外形尺寸及性能参数：
|
DN |
L |
D |
D1 |
N-d |
H |
H2 |
流量控制范围m/h |
||
|
15 |
110 |
螺纹连接 |
72 |
70 |
0.1-1 |
||||
|
20 |
110 |
72 |
70 |
0.1-1.5 |
|||||
|
25 |
115 |
81 |
74 |
0.2-2 |
|||||
|
32 |
160 |
135 |
100 |
4-18 |
110 |
70 |
0.5-d |
||
|
40 |
200 |
140 |
110 |
4-18 |
125 |
110 |
1-6 |
||
|
50 |
215 |
160 |
125 |
4-18 |
120 |
115 |
2-10 |
||
|
65 |
230 |
180 |
145 |
4-18 |
138 |
120 |
3-15 |
||
|
80 |
275 |
195 |
160 |
8-18 |
150 |
146 |
5-25 |
||
|
100 |
290 |
215 |
180 |
8-18 |
172 |
165 |
10-35 |
||
|
125 |
310 |
245 |
210 |
8-18 |
183 |
208 |
15-50 |
||
|
150 |
350 |
280 |
240 |
8-22 |
200 |
205 |
30-80 |
||
|
200 |
430 |
335 |
295 |
12-22 |
230 |
295 |
40-180 |
||
|
250 |
520 |
405 |
355 |
12-26 |
255 |
345 |
100-300 |
||
|
300 |
635 |
460 |
410 |
12-26 |
357 |
430 |
150-500 |
||
|
350 |
670 |
520 |
470 |
12-26 |
372 |
495 |
200-700 |
||
产品设计选型：
1. 一般在管网大的分支点，热入口，室内立皆管应设计，安装动态平衡阀，以提高系统调节性能。
2. 选用时可参考（主要外型尺寸及性能参数表）和（自力式平衡阀选型图），设计流量应选在图中的涂黑部分。
3. 动态平衡阀可安装在供水管上，也可安装在回水管上。当系统流体工作压力超过散热器允许工作压力时，为安全起见，动态平衡阀宜安装在供水管上：
4. z高使用温度100℃ ，公称压力1.6mpa
5. 适用应差范围：20-300kpa。当系统流体工作压力超过散热器工作压力时，为安全起见，动态平衡阀宜安装供水管上。
6. 动态平衡阀不具备关断功能，根据需要应另设关断阀门。
7. 选用DN15-DN25口径的动态平衡阀，须注明连接方式。
