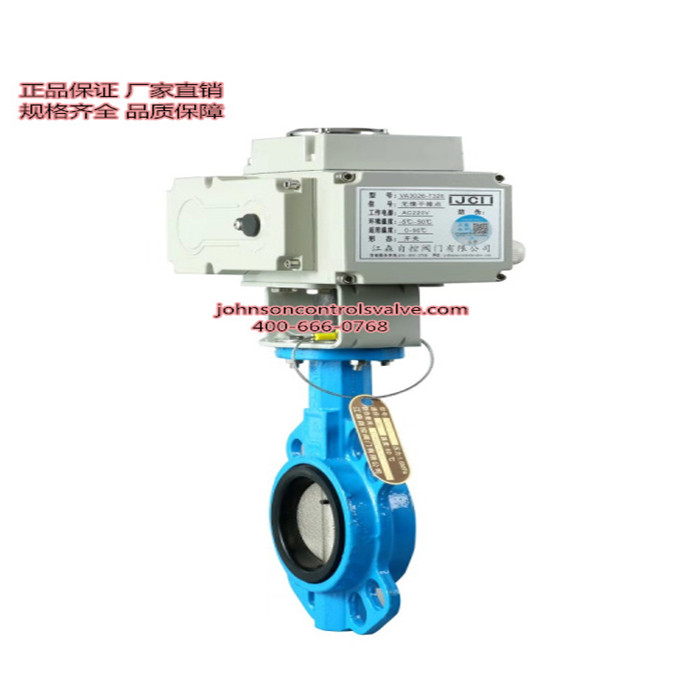

电动蝶阀结构图:
产品规格及主要数据:
公称通径 |
L |
0.6MPa |
1.0MPa |
1.6MPa |
H |
H1 |
|||
D1 |
Z-d |
D1 |
Z-d |
D1 |
Z-d |
||||
50 |
43 |
110 |
4-14 |
120 |
4-23 |
120 |
4-23 |
160 |
80 |
65 |
46 |
130 |
4-14 |
136 |
4-26.5 |
136 |
4-26.5 |
175 |
88 |
80 |
46 |
150 |
4-18 |
160 |
4-18 |
160 |
4-18 |
180 |
96 |
100 |
52 |
170 |
4-18 |
185 |
4-24.5 |
185 |
4-24.5 |
200 |
115 |
125 |
56 |
200 |
4-18 |
215 |
4-23 |
210 |
4-23 |
213 |
128 |
150 |
56 |
225 |
4-18 |
238 |
4-25 |
238 |
4-25 |
225 |
140 |
200 |
60 |
280 |
4-18 |
295 |
4-25 |
295 |
4-25 |
260 |
175 |
250 |
68 |
335 |
4-18 |
357 |
4-29 |
357 |
4-29 |
290 |
202 |
300 |
78 |
395 |
4-23 |
407 |
4-29 |
407 |
4-29 |
330 |
242 |
350 |
78 |
445 |
4-23 |
467 |
4-30 |
467 |
4-30 |
360 |
266 |
400 |
102 |
495 |
4-23 |
515 |
4-26 |
525 |
4-26 |
390 |
298 |
450 |
114 |
550 |
4-23 |
565 |
4-26 |
585 |
4-26 |
410 |
315 |
500 |
127 |
600 |
4-23 |
620 |
4-26 |
650 |
4-26 |
430 |
348 |
600 |
154 |
705 |
4-25 |
725 |
4-30 |
770 |
4-30 |
490 |
400 |
700 |
165 |
810 |
4-25 |
840 |
4-30 |
840 |
4-30 |
550 |
520 |
800 |
190 |
920 |
4-30 |
950 |
4-34 |
950 |
4-34 |
610 |
591 |
900 |
203 |
1020 |
4-27 |
1050 |
4-30 |
1050 |
4-30 |
680 |
660 |
1000 |
216 |
1120 |
4-30 |
1160 |
4-30 |
1170 |
4-30 |
730 |
670 |
1200 |
254 |
1340 |
4-45 |
1380 |
4-45 |
1390 |
4-45 |
835 |
780 |
1400 |
270 |
1560 |
4-45 |
1590 |
4-45 |
1590 |
4-45 |
960 |
895 |
1600 |
318 |
1760 |
4-52 |
1820 |
4-52 |
1820 |
4-52 |
1200 |
1020 |
主要技术参数:
公称通径 |
DN(mm) |
20-1600 |
|
公称压力 |
PN(MPa) |
0.6 |
1.0 |
试验压力Ps(MPa) |
强度试验 |
0.9 |
1.5 |
密封试验 |
0.006 |
1.1 |
|
气密封试验 |
0.6 |
0.6 |
|
适用介质 |
空气、水、污水、蒸气、煤气、油品等 |
||
驱动形式 |
手动、蜗杆蜗轮传动、气传动、电传动 |
材质说明:
零件名称 |
材 料 |
阀 体 |
各种橡胶 聚四氟 |
蝶 板 |
灰铸铁 球墨铸钢 铸钢 |
密封圈 |
球墨铸钢 铸钢 合金钢 不锈钢 不锈钢及特殊材料 |
阀 杆 |
2Cr13 不锈钢 |
填 料 |
O型圈 柔性石墨 |
蝶阀密封材料选用和适用温度:
材料品种 |
氯丁橡胶 |
丁腈橡胶 |
乙丙橡胶 |
聚四氯乙烯 |
硅橡胶 |
氟橡胶 |
代号 |
X或orj |
XA或or JA |
Xb或or JB |
XC、JC或orF |
XD或or JD |
XE或or JE |
耐z高温度 |
82℃ |
93℃ |
150℃ |
232℃ |
250℃ |
204℃ |
耐z低温度 |
-40℃ |
-40℃ |
-40℃ |
-268℃ |
-70℃ |
-23℃ |
适用工作温度 |
≤65℃ |
≤80℃ |
≤120℃ |
≤200℃ |
≤200℃ |
≤180℃ |
